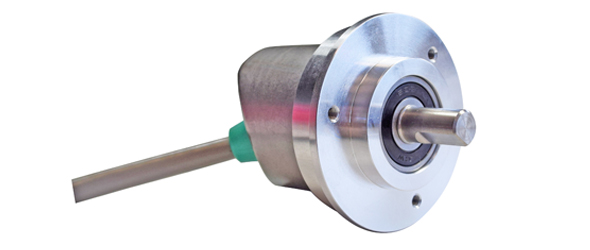

POSITAL博思特5000脉冲国内现货德国进口增量编码器 UCD-IPT00-05000-02M0-2TW
接口 Programmable Incremental
德国进口 IP65 可编程增量编码器 推挽式 (HTL)
配置工具 UBIFAST Configuration Tool (Version ≥ 1.6.3)
输出
输出驱动器 RS 422 (TTL)
Output Voltage High Level Push-Pull (HTL) > 4 V @ 4.75-9 V 电源电压
> V-3 V @ 9-30 V 电源电压
Output Voltage Low Level Push-Pull (HTL) < 0.5 V
Output Voltage High Level RS422 (TTL) > 4 V
Output Voltage Low Level RS422 (TTL) < 0.5 V
Maximum Frequency Response 1 MHz
Maximum Switching Current 50 mA 每通道
德国进口 IP65 可编程增量编码器 推挽式 (HTL)
电源电压 4.75 – 30 VDC
功耗 ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC
功耗 ≤ 1.0 W
启动时间 < 1 s
负载电阻 120 Ω
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
MTTF 280 years @ 40 ?C
传感器
技术 磁性
精度 (INL) ?0.0878?（≤12位）
Duty Cycle 180? ? 27? (速度> 100RPM)
Phase Angle 90? ? 14? (速度> 100RPM)
环境规格
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP65
工作温度 -20 ?C (-4 ?F) - %2B80 ?C (%2B176 ?F)
湿度 98%相对湿度, 无凝结状态
机械数据
机械数据
外壳材料 钢
外壳涂层 电镀锌
法兰形式 Clamp, ? 40 mm
法兰材料 铝
轴的类型 Solid, Single Flat, Length = 15 mm
轴的直径 ? 6 mm (0.24")
轴的材料 不锈钢 V2A (1,4305; 303)
轴负载 轴向 40 N (4.5 lbs), 径向 110 N
转子转动惯量 ≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩 ≤ 3 Ncm @ 20 ?C (4.2 oz-in @ 68 ?F)
机械速度 ≤ 12000 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度 33 mm (1.30")
重量 480 g (1.06 lb)
机械寿命 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
电气连接
连接方向 轴向/径向
电缆长度 2 m [79"]
导线截面 0.14 mm? / AWG 26
材料 / 类型 PVC
电缆直径 6 mm (0.24 in)
弯曲半径 46 mm (1.81") 固定, 61 mm (2.4") 弯曲
电气连接
Approval CE %2B cULus
产品寿命周期信息
产品寿命周期信息 新产品
連接計劃
信號 電纜顏色
A 绿色
/A 黄色
B 灰色
/B 粉红色
Z 蓝色
/Z 红
Power Supply 棕色
GND 白
