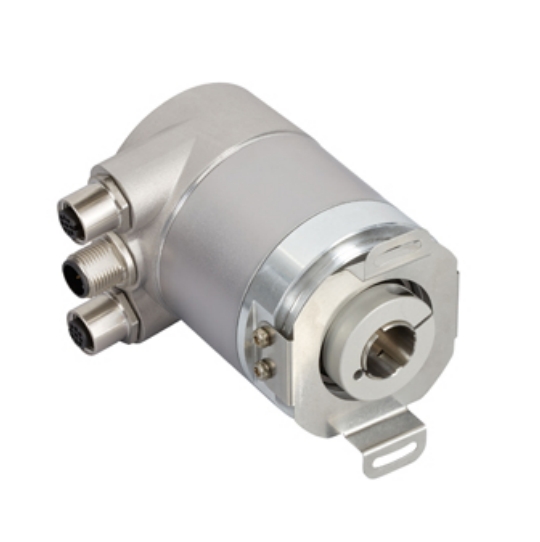

博思特Posital光学多圈12位单圈13位编码器OCD-EEC1B-1213-B10S-PRM

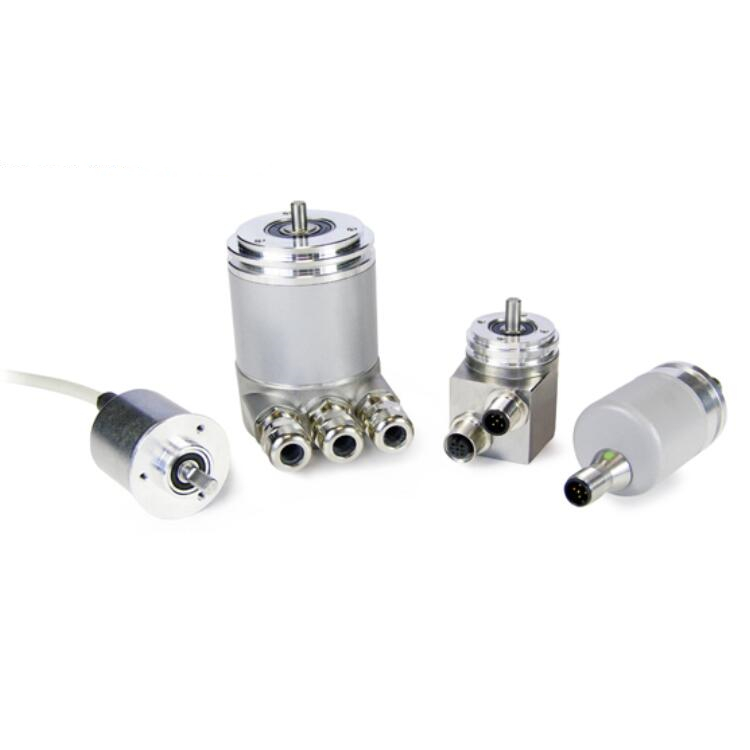

IXARC 式旋转编码器 联系电话：15601379173（微信）
运动控制应用 - 从工厂自动化到移动机器的控制系统 - 需要有关机械设备物理
位置的，实时信息。旋转编码器可以提供、明确的测量，而不会因仪器功率
暂时损失而失去对位置的跟踪。
断电时维护位置信息光学多圈12位单圈13位jue对值编码器
技术意味着无需备用电池 – 无需更换电池
运动控制应用 - 从工厂自动化到移动机器的控制系统 - 需要有关机械设备物理
位置的，实时信息。旋转编码器可以提供、明确的测量，而不会因仪器功率
暂时损失而失去对位置的跟踪。
断电时维护位置信息
接口 PROFINET
速度 实时, 同步实时
传输速率 100 Mbit
接口周期时间 ≥ 125 ?s
输出
输出驱动器 Ethernet
电气数据
电源电压 10 – 32 VDC
功耗 ≤ 3 W
启动时间 < 15 s
允许转速 12000 1/min (12位), 1000 1/min (16位)
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
MTTF 95 years @ 40 ?C
传感器
技术 光学
单圈分辨率 13 位
分辨率 多圈 12 位
多圈技术 机械齿轮组（无需电池）
精度 (INL) ?0.0220? (14 – 16位), ?0.0439? (<13位)
/寿命 码制 码 二进制码
环境规格
外壳防护等级 (轴) IP66/IP67
外壳防护等级 (外壳) IP66/IP67
工作温度 -40 ?C (-40 ?F) - %2B85 ?C (%2B185 ?F)
存储温度 -40 ?C (-40 ?F) – %2B85 ?C (%2B185 ?F)
湿度 98%相对湿度, 无凝结状态
机械数据
外壳材料 钢
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试) %2B 油漆喷涂
法兰形式 夹紧法兰, ? 58 mm
法兰材料 铝
轴的类型 实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径 ? 10 mm (0.39")
轴的材料 不锈钢 V2A (1,4305; 303)
轴负载 轴向 40 N (4.5 lbs), 径向 110 N
机械寿命 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
转子转动惯量 ≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩 ≤ 5 Ncm @ 20 ?C, (7.1 oz-in @ 68 ?F)
机械速度 ≤ 3000 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6)
长度 80 mm (3.15")
重量 375 g (0.83 lb)
电气连接
连接方向 径向
连接器 1 M12, 母型, 4针, D码
连接器 2 M12, 公型, 4针, A码
连接器 3 M12, 母型, 4针, D码
电气连接
IXARC 式旋转编码器 联系电话：15601379173（微信）
运动控制应用 - 从工厂自动化到移动机器的控制系统 - 需要有关机械设备物理
位置的，实时信息。旋转编码器可以提供、明确的测量，而不会因仪器功率
暂时损失而失去对位置的跟踪。
断电时维护位置信息光学多圈12位单圈13位jue对值编码器
技术意味着无需备用电池 – 无需更换电池
运动控制应用 - 从工厂自动化到移动机器的控制系统 - 需要有关机械设备物理
位置的，实时信息。旋转编码器可以提供、明确的测量，而不会因仪器功率
暂时损失而失去对位置的跟踪。
断电时维护位置信息
韦根技术意味着无需备用电池 – 无需更换电池光学多圈12位单圈13位jue对值编码器
接口 PROFINET
速度 实时, 同步实时
传输速率 100 Mbit
接口周期时间 ≥ 125 ?s
输出
输出驱动器 Ethernet
电气数据
电源电压 10 – 32 VDC
功耗 ≤ 3 W
启动时间 < 15 s
允许转速 12000 1/min (12位), 1000 1/min (16位)
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
MTTF 95 years @ 40 ?C
传感器
技术 光学
单圈分辨率 13 位
分辨率 多圈 12 位
多圈技术 机械齿轮组（无需电池）
精度 (INL) ?0.0220? (14 – 16位), ?0.0439? (<13位)
/寿命 码制 码 二进制码
环境规格
外壳防护等级 (轴) IP66/IP67
外壳防护等级 (外壳) IP66/IP67
工作温度 -40 ?C (-40 ?F) - %2B85 ?C (%2B185 ?F)
存储温度 -40 ?C (-40 ?F) – %2B85 ?C (%2B185 ?F)
湿度 98%相对湿度, 无凝结状态
机械数据
外壳材料 钢
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试) %2B 油漆喷涂
法兰形式 夹紧法兰, ? 58 mm
法兰材料 铝
轴的类型 实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径 ? 10 mm (0.39")
轴的材料 不锈钢 V2A (1,4305; 303)
轴负载 轴向 40 N (4.5 lbs), 径向 110 N
机械寿命 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
转子转动惯量 ≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩 ≤ 5 Ncm @ 20 ?C, (7.1 oz-in @ 68 ?F)
机械速度 ≤ 3000 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6)
长度 80 mm (3.15")
重量 375 g (0.83 lb)
电气连接
连接方向 径向
连接器 1 M12, 母型, 4针, D码
连接器 2 M12, 公型, 4针, A码
连接器 3 M12, 母型, 4针, D码
电气连接
Approval CE光学多圈12位单圈13位jue对值编码器
