G-12AH日本原装进口NKK微型摇头/拨动开关G12AH 0.4VA28VAC
中国NKK代理商 广东省 深圳 上海 天津 湖南省株洲
nkk摇头开关价格查询热线15601379173（微信）
中国北京nkk代理商提供日本NKK开关选型手册pdf样本
Nikkai日开G-13〓G-12〓微型钮子开关接线图Toggle switch〓超微型尺寸允许高密度安装，
  Nihon Kaiheiki获奖的STC触点机构具有传统触点机构所不具备的如下优点：
  更加平滑、正向制动器作用、接触稳定性更高、以及无与伦比的微小功率可靠性。
(关于STC的术语和缩写的详情，请咨询BEIJING SHUNTU.
   .100"x.100"(2.54mm x 2.54mm)端子间距符合标准，
符合欧洲环保标准RoHS及WEEE要求RO。
印刷电路板的格子间距。圆形端子更便于在印刷电路板的通孔中进行安装。

此外，请与本开关相适配的指示灯可供选择。

G系列LED发光摇头开关也在其他发光系列中加以介绍。
系列G主要特点：超微型尺寸允许高密度安装，重量极轻只有0.25克，所以这些开关
适用于手持设备。全密封结构防止沾污触点，并允许省时省钱的自动焊接和清洗。
环氧树脂密封注塑端子可阻止熔融物、溶剂、以及其他污染物侵入。获奖的STC触点
机构具有传统触点机构所没有的如下优点：平顺、制动更可靠、接触稳定性更好、微
小电流稳定性无以伦比。.100” x .100” (2.54mm x 2.54mm) 端子间距符合标准
印刷电路板的格子间距。圆形端子更便于在印刷电路板的通孔中进行安装。可供匹配的指示灯。
通用规格
型号 G12AH
描述 密封处理超微型摇头开关
名称 摇头开关
系列 G
电极 SPDT
电路 On-On
额定电流 0.4VA (AC/DC)
额定电流 0.4
发光 非发光
安装方式 Through Hole
Rating (AC) 28V
Rating (DC) 28V
Actuator Type 3.8mm Column Toggle
端接类型 直角型配有支架
微小功率： Max.0.4VA在Max.28V AC/DC（适用范围0.1mA～0.1A
绝缘电阻： 500兆欧以上—在500V DC在20mV～28V）
触点电阻： Max.80毫欧
绝缘强度： Min.500V AC至少1分钟
机械寿命： 100,000次操作以上
电气寿命： 100,000次操作以上
标称操作力： 0.93N瞬间、1.20N持续
摆动角度： 28?
材质和涂覆
操作部： 玻璃纤维增强聚酰胺
外壳： 玻璃纤维增强聚酰胺
密封环： 丁腈橡胶
活动触点： 磷青铜镀金
固定触点： 磷青铜镀金
基座： 玻璃纤维强化聚酰胺
端子： 磷青铜镀金

支撑支架： 磷青铜镀锡

环境数据
工作温度范围： –25?C到%2B85?C (–13?F到%2B185?F)
湿度： 96小时内在40?C (104?F)时，湿度90～95%
振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时

冲击： 50G (490m/s2) 加速度（在6个直角方向上在6个直角方向上测试，每个方向5次冲击）

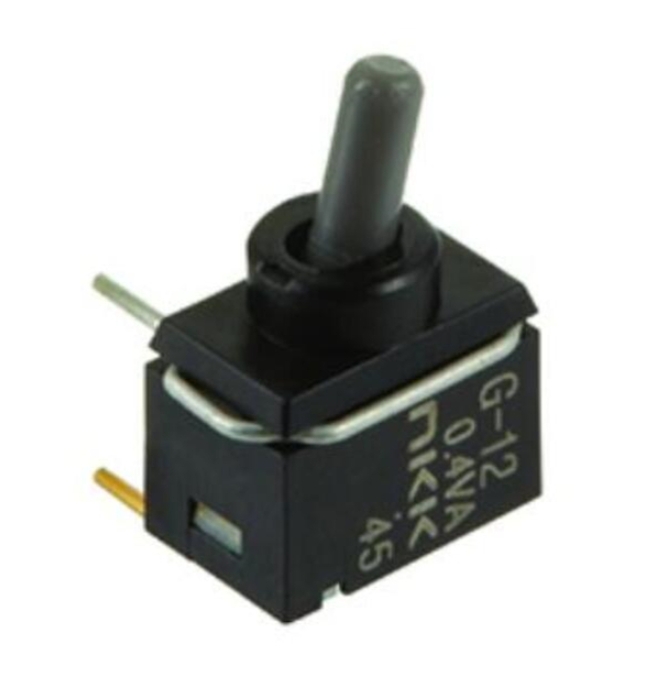

日本原装进口NKK微型拨动开关G12AH

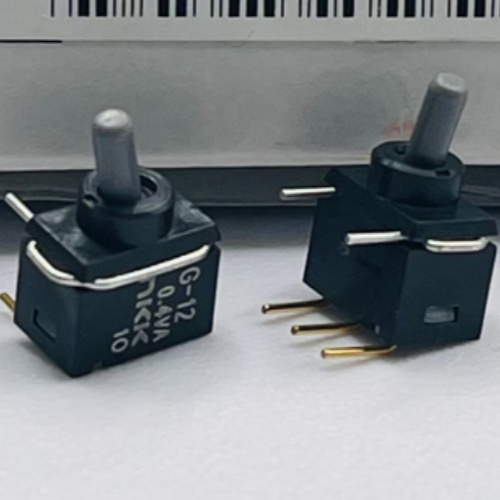

日本原装进口NKK微型拨动开关G12AH

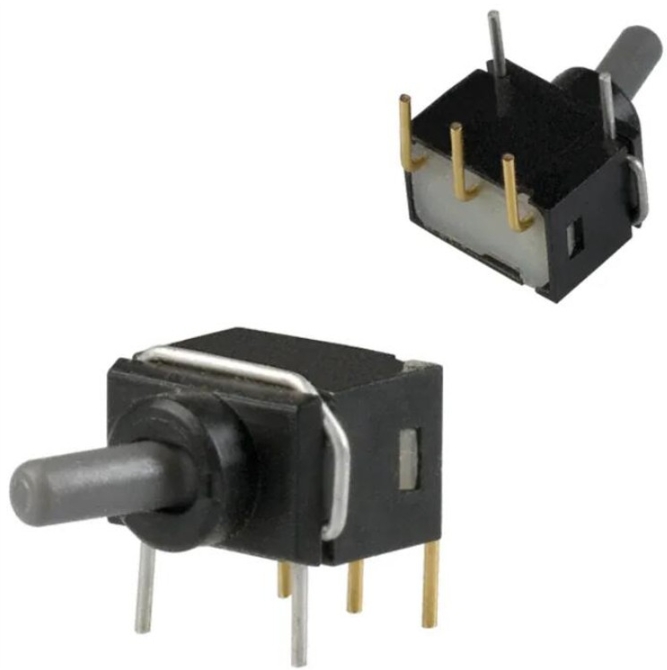

日本原装进口NKK微型拨动开关G12AH
