Weidmueller测量监控继电器7760054165   ACT20P-VMR-3PH-ILP-H-S
魏德米勒7760054165极限值监控ACT20P DIN导轨3相电压设定点监控继电器库存
魏德米勒Weidmueller全国品牌代理 联系电话：15601379173（微信）

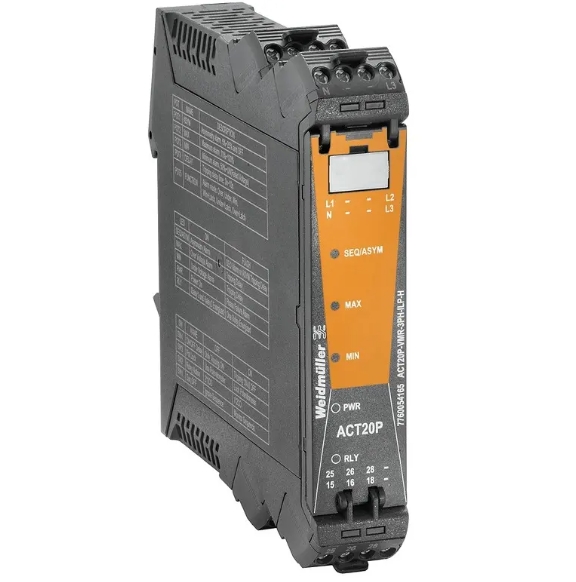

Weidmueller继电器ACT20P-VMR-3PH-ILP-H是三相电压设定点限制监测继电器 (3相或3相加零导体)。
该设备由输入测量电路供电。
该设备包含两个单独的继电器输出，当相位不对称，相位损耗，相序误差和相角误差以及超过或低于预设电压极限值时，它们会触发警报。
警报也可以设置为在可调的时间延迟后触发。
魏德米勒Weidmueller7760054165测量监控继电器特征
来自输入测量电路的电源
通过DIP开关，电位计和旋转开关进行手动正面配置
各种报警功能: 相位不对称、相位损耗、相序误差、相角误差、报警延迟、上/下限值报警、窗口报警
前led指示操作状态和故障。
输入，输出1和输出2之间的3路电流隔离。
版本: 极限值监控，输入: 三相电压，继电器输出，180…500 V AC，2 x继电器

订单号: 7760054165

类型: ACT20P-VMR-3PH-ILP-H-S
GTIN (EAN) : 6944169689086

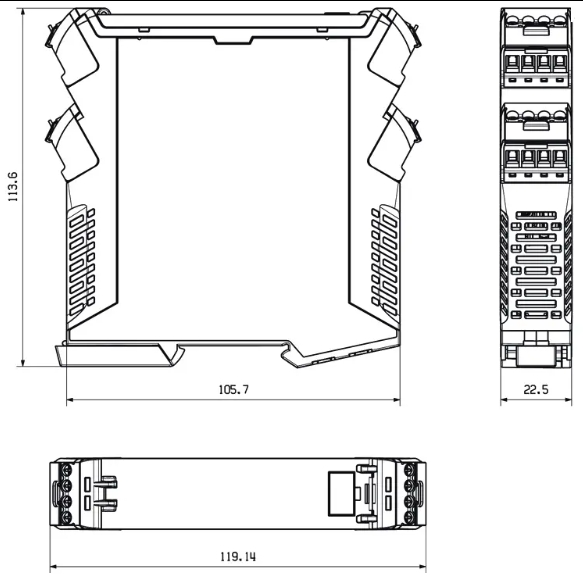

深度: 114.3毫米，4.5英寸
高度: 117毫米，4.606英寸
宽度: 22.5毫米，0.886英寸
净重: 233g
储存温度: -40 ℃ ~ %2B 85 ℃
工作温度: -25 ?C ~ %2B 60 ?C
湿度: 5 ~ 85% 相对。湿度，无冷凝
到达SVHC: 线索7439-92-1
SCIP : 2f6dd957-421a-46db-a0c2-cf1609156924
魏德米勒Weidmueller7760054165测量监控继电器输入
输入频率: 40 ~ 60赫兹
输入测量范围: 200 ~ 480 VAC
输入电阻，电压: ≥ 1,8MΩ
输入电压: 180 ~ 500 VAC
输入数量: 1
类型: 三相或三相加零导体，交流电压
输出数字
报警功能: 上下极限值，窗口范围，可激活保持功能，相位误差，相序，不对称，报警延迟: 0…10 s
磁滞: 5% @ 相位不对称
zui大开关电压: AC 250 V，DC 30 V
数字输出数量: 2
额定开关电流: 5 A
开关阈值: 可调，zui小 = 50…100% x输入电压 (欠压报警)，zui大 = 70…120% x输入电压 (过压报警)
类型: 2x1-或1x2转换触点继电器，继电器极性可以反转
精度: 3% * U额定电压
配置: DIP开关和电位器
电流隔离: 输入/输出之间的双向隔离器
测量校准: zui大: 70至120% x U额定电压，zui小: 50…100% * 额定电压
功耗: ≤ 3VA

铁路: TS 35

重复精度: 2% * 额定电压
阶跃响应时间: ≤ 100 ms
接通延迟: 0…10 s，可配置
温度系数: 350 ppm/K
连接类型: 螺钉连接
不平衡: 滞后: 5%，调整范围内的相位不平衡: 5至25%，关闭
电压供应: 由电压测量输入提供
EMC标准: EN 61326-1
电流隔离: 输入/输出之间的双向隔离器
脉冲耐压: 6 kV (输入-输出)，4 kV (输出1-输出2)，1.2/50μs
绝缘电压: 2.5 kV (输入/输出)
污染严重程度: 2
额定电压: 600 VAC (输入-输出)，300 VAC (输出1-输出2)
浪涌电压类别: III
测试电压: 0.5 kV
连接类型: 螺钉连接魏德米勒Weidmueller7760054165测量监控继电器
拧紧力矩，zui小值: 0.4 Nm ~ zui大值: 0.6 Nm
夹紧范围，额定连接: 1.5平方毫米
夹紧范围: zui小0.5平方毫米至zui大2.5平方毫米
导线连接横截面AWG: zui小。AWG 26zui大。AWG 12
ROHS: 符合魏德米勒Weidmueller7760054165测量监控继电器
UL文件编号搜索: UL网站
证书编号 (cURus) : E469563

类似零件号: 2852050000 ACT20P-VMR-3PH-ILP-A-S
