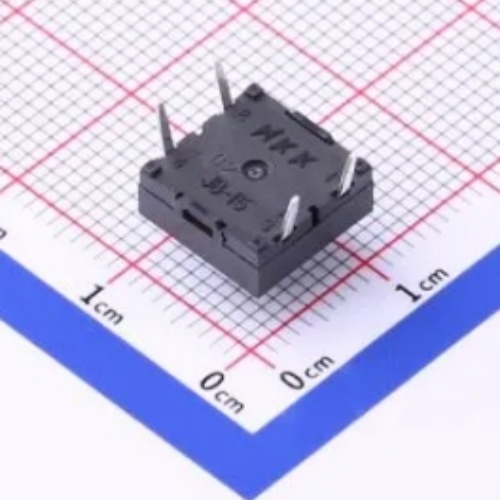

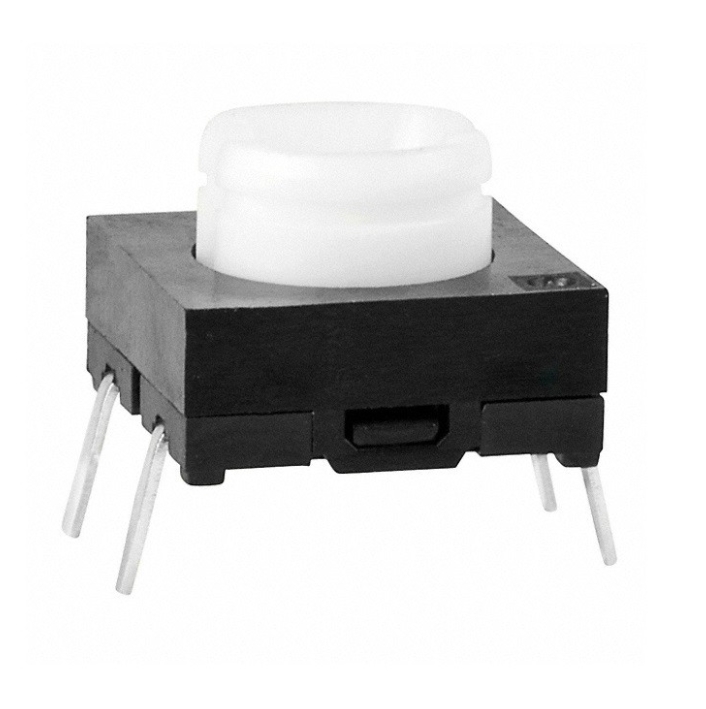

日本NKK扁薄型密封处理的触觉开关JB15KP
北京NKK代理 广东省 深圳 上海 天津 联系电话：15601379173（微信）
查询专线4006-022-002 中国北京总代理商提供NKK开关选型手册
主要特点
用于直角型安装的特殊支架使得设计方面有了更多的选择。
更高操作力类型提供更显著的操作感受。
橡胶密封结构可防止触点污染并允许自动焊接和清洗。
从印刷电路板到盖帽顶部尺寸的多样选择增强了设计的
灵活性。
圆顶触点不但可以通过其良好的接触反馈来显示电路传输
状态情况而且能确保开关具有高可靠性和较长使用寿命 ─ 可达
5,000,000次操作。
倾斜端子动作时有弹性以确保安全安装和防止波峰焊接时
撞击。
注塑端子是允许自动焊接和清洗的密封结构的一个组成部分。
电气容量（电阻性负载）
低功率/微小功率： 对于标准操作力型号为50mA在zui高24V DC
对于高操作力型号为125mA在zui高24V DC
其他额定参数
标准操作力 高操作力
触点电阻： zui大50毫欧 zui大50毫欧
绝缘电阻： 500兆欧以上在250V DC 500兆欧以上在250V DC
绝缘强度： 250V AC以上至少 1分钟 250V AC以上至少 1分钟
机械寿命： 5,000,000次操作以上 1,000,000次操作以上
电气寿命： 5,000,000次操作以上 1,000,000次操作以上
标称操作力： 对于JB15型号为1.76N 对于JB15H型号为2.65N
总行程： .010” (.254mm) .012” (.300mm)
日本NKK扁薄型密封处理的触觉开关JB15KP材质和涂覆
操作部： 对于扩展型操作部为玻璃纤维增强PBT；对于扁平型为PBT；对于短型为聚酰胺
外壳： 玻璃纤维增强聚酰胺(UL94V-0)
密封： 丁腈橡胶
基座： 玻璃纤维增强PBT(UL94V-0)
活动触点： 不锈钢
固定触点： 黄铜镀银
端子： 黄铜镀银
安装支架： 磷青铜镀锡
日本NKK扁薄型密封处理的触觉开关JB15KP环境数据
工作温度范围： –25?C到%2B70?C (–13?F到%2B158?F)
湿度： 240小时内在40?C (104?F)时，湿度90~95%
振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时
冲击： 50G (490m/s2) 加速度（在6个直角方向上测试，每个方向上5次冲击）
焊接： 推荐波峰焊。请参阅附录中的概略图A。
手工焊接：请参阅附录中的概略图A。
清洗： 自动清洗。请参阅附录中的清洗规格。
标准和ren证
易燃性标准： 符合UL94V-0额定参数的外壳和基座
JB系列触觉开关没有经过ULren证或CSAren证的测试。
这些开关为在低电压、低电流、微小电流电路中使用而设计。
当按原意图用于微小电流电路时，其结果不会产生危险的能量。
北京NKK代理 广东省 深圳 上海 天津 联系电话：15601379173（微信）
查询专线4006-022-002 中国北京总代理商提供NKK开关选型手册
主要特点
用于直角型安装的特殊支架使得设计方面有了更多的选择。
更高操作力类型提供更显著的操作感受。
橡胶密封结构可防止触点污染并允许自动焊接和清洗。
从印刷电路板到盖帽顶部尺寸的多样选择增强了设计的
灵活性。
圆顶触点不但可以通过其良好的接触反馈来显示电路传输
状态情况而且能确保开关具有高可靠性和较长使用寿命 ─ 可达
5,000,000次操作。
倾斜端子动作时有弹性以确保安全安装和防止波峰焊接时
撞击。
注塑端子是允许自动焊接和清洗的密封结构的一个组成部分。
端子间距与标准的.100” (2.54mm)印刷电路板格子间距一致。
电气容量（电阻性负载）
低功率/微小功率： 对于标准操作力型号为50mA在zui高24V DC
对于高操作力型号为125mA在zui高24V DC
其他额定参数
标准操作力 高操作力
触点电阻： zui大50毫欧 zui大50毫欧
绝缘电阻： 500兆欧以上在250V DC 500兆欧以上在250V DC
绝缘强度： 250V AC以上至少 1分钟 250V AC以上至少 1分钟
机械寿命： 5,000,000次操作以上 1,000,000次操作以上
电气寿命： 5,000,000次操作以上 1,000,000次操作以上
标称操作力： 对于JB15型号为1.76N 对于JB15H型号为2.65N
总行程： .010” (.254mm) .012” (.300mm)
日本NKK扁薄型密封处理的触觉开关JB15KP材质和涂覆
操作部： 对于扩展型操作部为玻璃纤维增强PBT；对于扁平型为PBT；对于短型为聚酰胺
外壳： 玻璃纤维增强聚酰胺(UL94V-0)
密封： 丁腈橡胶
基座： 玻璃纤维增强PBT(UL94V-0)
活动触点： 不锈钢
固定触点： 黄铜镀银
端子： 黄铜镀银
安装支架： 磷青铜镀锡
日本NKK扁薄型密封处理的触觉开关JB15KP环境数据
工作温度范围： –25?C到%2B70?C (–13?F到%2B158?F)
湿度： 240小时内在40?C (104?F)时，湿度90~95%
振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时
冲击： 50G (490m/s2) 加速度（在6个直角方向上测试，每个方向上5次冲击）
密封： IEC60529标准的IP67 (类似于NEMA 4 和13)
焊接： 推荐波峰焊。请参阅附录中的概略图A。
手工焊接：请参阅附录中的概略图A。
清洗： 自动清洗。请参阅附录中的清洗规格。
标准和ren证
易燃性标准： 符合UL94V-0额定参数的外壳和基座
JB系列触觉开关没有经过ULren证或CSAren证的测试。
这些开关为在低电压、低电流、微小电流电路中使用而设计。
当按原意图用于微小电流电路时，其结果不会产生危险的能量。
