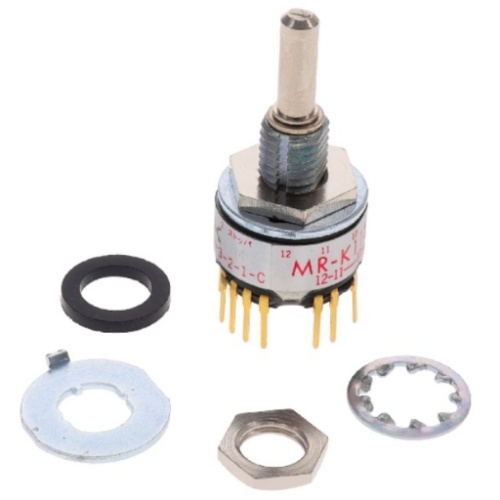

日本NKK波段开关MRK112旋转开关型号MR-K112多档旋转开关12档可调
主要特点
扁薄型MRF型号可满足印刷电路板安装所需的空间限制。
对于MRA和MRK衬套安装的开关，其面板后面的开关深度范围
为.323”到.669” (8.2mm到17.0mm)。
可靠的制动机构提供清晰的触觉和听觉反馈。
金属衬套和外壳机构使得开关更加耐用。日本NKK多档旋转开关12档可调MR-K112
可调的制动器板允许在2-12的位置上进行任意设置。
通过自清洗触点机构可获得高接触可靠性。
通过MRA型中的滑动触点以及MRF和MRK型中的旋转触点
圆盘来满足先开后合接触定时功能。日本NKK多档旋转开关12档可调MR-K112
内壳密封和注塑印刷电路板端子，加上MRA和MRK上的
轴橡胶O型圈以及MRF型上的聚酰胺盖子，允许自动焊接后清洗。

MRK型号开关符合IEC60529标准的IP67规格（类似于NEMA 4和13）

通用规格
电气容量（电阻性负载）
对于MRF或MRK：zui大0.4VA在zui高28V AC/DC（适用范围0.1mA～0.1A在20mV～28V）
其他额定参数
触点电阻：MRF和MRKzui大50毫欧
绝缘电阻：100兆欧以上在500V DC
绝缘强度：对于MRF和MRKzui低500V AC至少1分钟
机械寿命：30,000次操作以上
电气寿命：10,000次操作以上
操作扭矩范围：对于MRF和MRK 0.005 ~ 0.02Nm
接触时间点：非短路（接触前先断开）
MRF和MRK – 自清洗，旋转触点圆盘
分度：30?
材质和涂覆轴：黄铜镀镍
制动器板：对于MRA和MRK为钢镀锌
衬套/外壳：锌合金镀锌
活动触点：对于MRF和MRK磷青铜镀金
终端触点和端子：对于MRF和MRK磷青铜镀金
公共触点和端子：对于MRF和MRK磷青铜镀金
基座：对于MRF和MRK为玻璃纤维增强聚酰胺
环境数据
工作温度范围：–10?C到%2B70?C (%2B14?F到%2B158?F)
湿度：96小时内在40?C (104?F)时，湿度90~95%
振动：用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时
冲击：50G (490m/s2) 加速度（在3个直角方向上测试，每个方向上3次冲击）
密封：MRK型号开关符合IEC60529标准的IP67
安装
安装扭矩：.686Nm (6.08 lb?in)
盖帽安装力：19.6 ~ 29.4N (4.41 ~ 6.61 lbf)对于MRA和MRK

清洗：推荐自动清洗。用于MRA和MRK的制动器板和垫圈必须在适当的位置才能自动清洗。
