Nikkai系列B, 超小尺寸节省印刷电路板空间。Nihon Kaiheikiyou秀代理店
防旋转设计，非圆柱形搬动杆规格，与摇杆和衬套紧密相配：
NKK开关更加重视中国市场,中国区域you秀NKK代理商BEIJING SHUNTU有现货供应及NKK资料，技术服务.更加平滑、制动更可靠、触点稳定性更高、以及无与伦比的微小功率可靠性。

 .100＂x.100＂(2.54mm x 2.54mm)端子间距符合标准印刷板的格子间距。NKK小型钮子开关B-12AB

电气容量（电阻性负载） NKK小型钮子开关B-12AB
 微小功率： zui大0.4VA在zui高28V AC/DC
  （适用范围0.1mA～0.1A在20mV～28V）
其他额定参数
 触点电阻： zui大50毫欧
 绝缘电阻： 500兆欧以上在500V DC
 绝缘强度： zui低500V AC至少1分钟
 机械寿命： 100,000次以上On-None-On和On-Off-On操作
  50,000次操作以上对于其他电路操作
  50,000次操作以上对于锁定杆式开关
 电气寿命： 50,000次操作以上
 标称操作力： 摇头开关A, A1, E和K有长手柄：1.47N（瞬间）；1.18N（持续）
  摇头开关 J和H和K有短手柄：2.72N（瞬间）；1.84N（持续）
  摇头开关L：0.59N
 接触时间点： 无短路（接触前先断开）
 摆动角度： 26?
材质和涂覆
 摇杆： 黄铜镀镍
 衬套： 渗碳聚酰胺；锁定杆和螺纹衬套为镀镍锌合金
 垫圈： 丁腈橡胶
 外壳： 玻璃纤维增强聚酰胺
 支撑支架： 镀锡磷青铜
 活动触点： 磷青铜镀金
 固定触点： 铜合金镀金
 端子： 铜合金镀金
环境数据
 工作温度范围： –30?C到%2B85?C (–22?F到%2B185?F)
 湿度： 96小时内在40?C (104?F)时, 湿度90～95%
 振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时

 冲击： 50G (490m/s2) 加速度（在6个直角方向上在6个直角方向上测试，每个方向5次冲击）NKK小型钮子开关B-12AB

安装NKK小型钮子开关B-12AB
 安装扭矩： .30～.45Nm (2.65～3.98 lb?in) 仅对于有螺纹衬套的A1操作部

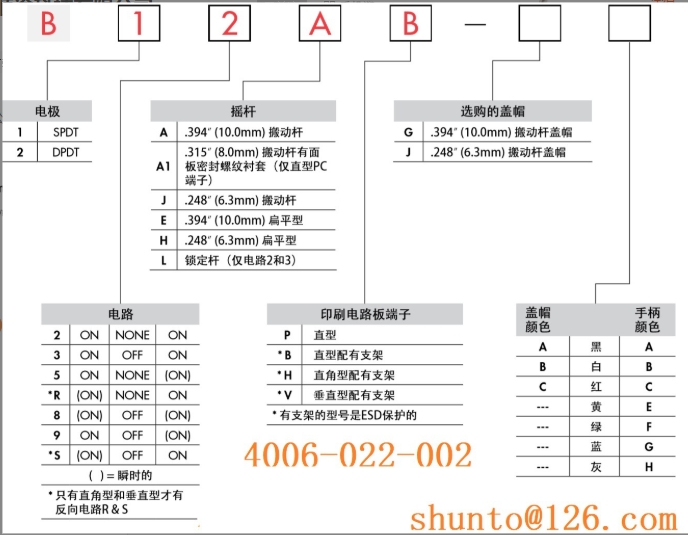

B12A1P;B-12A1P;B12AB;B-12AB;B12AH;B-12AH;B12AW;B-12AH-EOF;
B12AP;B-12AP;B12AV;B-12AV;B12EB;B-12EB;B12EH;B-12EH;
B12EW;B-12EH-EOF;B12EP;B-12EP;B12EV;B-12EV;B12HB;B-12HB;
B12HH;B-12HH;B12HW;B-12HH-EOF;B12HP;B-12HP;B12HV;B-12HV;
B12JB;B-12JB;SHUNTU; B12JH;B-12JH;B12JW/M4G;B-12JH-011J;
B12JW;B-12JH-EOF;B12JP;B-12JP;B12JV;B-12JV;B12KW;B-12KH-F5H;
B12LB;B-12LB;B12LH;B-12LH;B12LP;B-12LP;B12LV;B-12LV;
