日本NKK二位钮子开关A-12超微小型PCB带支架摇头开关A12JB
微型摇头开关Nikkai钮子开关toggle switch〓
北京代理 广东省 深圳 上海恩楷楷nkk天津 长沙
开关A-12JB超小尺寸节省印刷电路板空间。RoHS产品RO 0.4VA;
NKK Switches微型钮子开关专为微小功率应用而设计。
整体密封处理结构防止触点污染，并为自动焊接和清洗节省时间与费用。
获奖的STC触点机构具有传统触点机构所不具备的优点：
更加平滑、制动更可靠、触点稳定性更高、以及微小功率可靠性。
环氧树脂密封注塑的端子或超声波焊接的端子可阻止熔融物、溶剂、以及其他污染物侵入。
.100” x .100” (2.54mm x 2.54mm) 端子间距符合标准印刷电路板的格子间距。
可选择抗静电的摇杆以消除静电。
Switch Function 开关功能 : On-On
额定电流电压 : 0.4VA在 Max. 28V AC/DC （适用范围0.1mA～0.1A在20mV～28V）
触点电阻 : Max. 50mΩ
绝缘电阻 : 500兆欧以上在500V DC
绝缘强度 : 触点间Min. 500V AC至少1分钟;
触点与外壳之间Min. 500V AC至少1分钟
机械寿命 : 100,000次操作以上对于On-On
电气寿命 : 50,000次操作以上
标称操作力 : 1.47N(瞬间式); 1.18N(持续)对于 .394”(10.0mm) 摇头开关
2.73N(瞬间式); 1.84N(持续)对于所有其他摇头开关
接触时间点 : 无短路（接触前先断开）
摆动角度 : 26°
工作温度范围 : -30°C ~ +85°C (-22°F到+185°F)
湿度 : 240小时内在40°C (104°F)时, 湿度90～95%
振动 : 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时
冲击 : 50G (490m/s2) 加速度（在6个直角方向上测试，每个方向5次冲击）
摇杆材料： 玻璃纤维增强聚酰胺用于防静电型; 黄铜镀镍用于所有其他型号
外壳： 玻璃纤维增强聚酰胺
支撑支架： 镀锡磷青铜
活动触点材质： 磷青铜镀金
固定触点： 黄铜镀金
端子： 黄铜镀金
外形尺寸 : 10 x 6 x 23 mm
安装方式 : PC电路板直插

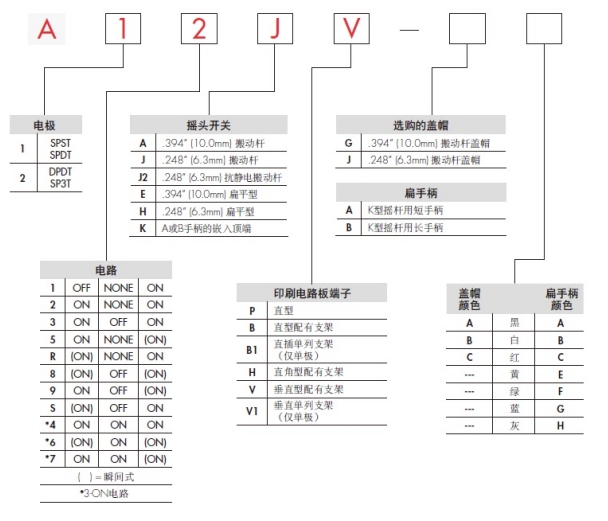

Available
A-12AB ; A12AB 直插带支架 手柄长 10.0mm
A-12AH ; A12AH 直角型配有支架
A-12AP ; A12AP 直插端子无支架
A-12AV ; A12AV 有支架 垂直型端子
A-12HP ; A12HP 扁柄
A-12JB ; A12JB 短柄
A-12JH ; A12JH 手柄长 6.3mm
A-12KB ; A12KB 翘板操作部
A-12KH ; A12KH
A-12KP ; A12KP 钮子形式 : 操作部手柄Snap Top for Paddles
微型摇头开关Nikkai钮子开关toggle switch〓
北京代理 广东省 深圳 上海恩楷楷nkk天津 长沙
开关A-12JB超小尺寸节省印刷电路板空间。RoHS产品RO 0.4VA;
NKK Switches微型钮子开关专为微小功率应用而设计。
整体密封处理结构防止触点污染，并为自动焊接和清洗节省时间与费用。
获奖的STC触点机构具有传统触点机构所不具备的优点：
更加平滑、制动更可靠、触点稳定性更高、以及微小功率可靠性。
环氧树脂密封注塑的端子或超声波焊接的端子可阻止熔融物、溶剂、以及其他污染物侵入。
.100” x .100” (2.54mm x 2.54mm) 端子间距符合标准印刷电路板的格子间距。
可选择抗静电的摇杆以消除静电。
可供匹配的指示灯。
Switch Function 开关功能 : On-On
额定电流电压 : 0.4VA在 Max. 28V AC/DC （适用范围0.1mA～0.1A在20mV～28V）
触点电阻 : Max. 50mΩ
绝缘电阻 : 500兆欧以上在500V DC
绝缘强度 : 触点间Min. 500V AC至少1分钟;
触点与外壳之间Min. 500V AC至少1分钟
机械寿命 : 100,000次操作以上对于On-On
电气寿命 : 50,000次操作以上
标称操作力 : 1.47N(瞬间式); 1.18N(持续)对于 .394”(10.0mm) 摇头开关
2.73N(瞬间式); 1.84N(持续)对于所有其他摇头开关
接触时间点 : 无短路（接触前先断开）
摆动角度 : 26°
工作温度范围 : -30°C ~ +85°C (-22°F到+185°F)
湿度 : 240小时内在40°C (104°F)时, 湿度90～95%
振动 : 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时
冲击 : 50G (490m/s2) 加速度（在6个直角方向上测试，每个方向5次冲击）
摇杆材料： 玻璃纤维增强聚酰胺用于防静电型; 黄铜镀镍用于所有其他型号
外壳： 玻璃纤维增强聚酰胺
支撑支架： 镀锡磷青铜
活动触点材质： 磷青铜镀金
固定触点： 黄铜镀金
端子： 黄铜镀金
外形尺寸 : 10 x 6 x 23 mm
安装方式 : PC电路板直插
Available
A-12AB ; A12AB 直插带支架 手柄长 10.0mm
A-12AH ; A12AH 直角型配有支架
A-12AP ; A12AP 直插端子无支架
A-12AV ; A12AV 有支架 垂直型端子
A-12HP ; A12HP 扁柄
A-12JB ; A12JB 短柄
A-12JH ; A12JH 手柄长 6.3mm
A-12KB ; A12KB 翘板操作部
A-12KH ; A12KH
A-12KP ; A12KP 钮子形式 : 操作部手柄Snap Top for Paddles
